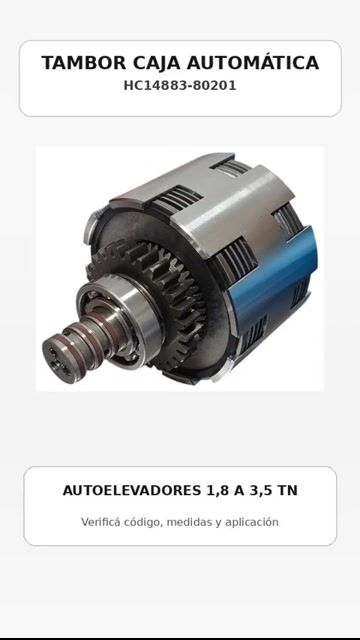

El tambor de caja automática / conjunto de embrague de transmisión es un componente interno fundamental para la transmisión de potencia y el correcto funcionamiento de la caja del autoelevador.
Este conjunto HC14883-80201 posee múltiples códigos equivalentes, entre ellos YDS30.901, 1632332, YQX30-1000A, Y30H-02000-1 y 307943, y se utiliza en diferentes transmisiones de autoelevadores Heli, TCM, Hangcha, JAC, Maximal, TEU, Baoli, Hyster, Linde, Doosan, Zhongli y Tailift, según modelo y configuración.
Su rango de aplicación informado comprende equipos de aproximadamente 1,8 a 3,5 toneladas.
FICHA TÉCNICA
TAMBOR CAJA AUTOMÁTICA / CONJUNTO DE TRANSMISIÓN AUTOELEVADOR
| CÓDIGO PRINCIPAL |
CÓDIGOS COMPATIBLES |
CAPACIDAD |
| HC14883-80201 |
YDS30.901 / 1632332 / YQX30-1000A / Y30H-02000-1 / 307943 |
1,8 A 3,5 TN |
📏 Medidas y Especificaciones:
Código Principal: HC14883-80201.
Códigos Compatibles: HC14883-80201 / YDS30.901 / 1632332 / YQX30-1000A / Y30H-02000-1 / 307943.
Tipo: Tambor / conjunto de caja automática de autoelevador.
Longitud Total: 224 mm.
Longitud del Cuerpo Central: 94 mm.
Diámetro del Cuerpo Central: Ø138 mm.
Diámetro Exterior Lado Izquierdo: Ø76 mm.
Diámetro Intermedio Lado Izquierdo: Ø62 mm.
Diámetro del Eje Lado Izquierdo: Ø30 mm.
Diámetro Exterior Lado Derecho: Ø90 mm.
Diámetro Intermedio Lado Derecho: Ø62 mm.
Diámetro del Eje Lado Derecho: Ø30 mm.
Rango de Aplicación Informado: 1,8 TN / 2,5 TN / 3,0 TN / 3,5 TN, según equipo y transmisión.
🚜 Aplicaciones por Marca y Modelo:
TCM
• FD20-30Z5
• FD20-30VT
• FD20-30T3C
• FD20-30T3C-A
• FG20-30N5
• FG20-30VT
• FG20-30T3C
• FG20-30T3C-A
HELI / HANGCHA / JAC / MAXIMAL / TEU / BAOLI
• CPCD10-35, según transmisión y configuración.
HYSTER
• H2.50-3.00DX.
LINDE
• Serie 1218.
DOOSAN
• D20-30G.
ZHONGLI
• FD20-35
• FG20-35
TAILIFT
• FD30 con transmisión YQX30.
🔎 Códigos Compatibles:
Antes de realizar el reemplazo recomendamos verificar alguno de los siguientes códigos en el conjunto original o documentación de la transmisión:
• HC14883-80201
• YDS30.901
• 1632332
• YQX30-1000A
• Y30H-02000-1
• 307943
Debido a que este tipo de transmisión puede encontrarse instalado en autoelevadores de diferentes fabricantes, la marca y el tonelaje del equipo por sí solos no son suficientes para determinar compatibilidad.
⚙️ ¿Qué función cumple este conjunto?
Este tambor forma parte del conjunto interno de la transmisión automática del autoelevador, interviniendo en la transferencia de potencia dentro de la caja.
El desgaste de los componentes internos de la transmisión puede manifestarse mediante síntomas como:
• Pérdida de tracción.
• Dificultad para avanzar o retroceder.
• Funcionamiento irregular de la transmisión.
• Patinamiento.
• Demora al acoplar una marcha.
• Ruidos o comportamiento anormal provenientes de la caja.
Estos síntomas pueden tener diferentes causas, por lo que es recomendable realizar un diagnóstico de la transmisión antes de reemplazar componentes.
❓ Preguntas Frecuentes:
¿Cuál es el código principal?
El código principal de esta publicación es HC14883-80201.
¿Es compatible con Y30H-02000-1?
Sí. Y30H-02000-1 se encuentra entre los códigos compatibles informados.
¿Es compatible con YQX30-1000A?
Sí. YQX30-1000A es otra de las referencias informadas para este conjunto.
¿Sirve para Heli CPCD30?
Se encuentra dentro de las aplicaciones informadas CPCD10-35, pero debe confirmarse la transmisión instalada, código y medidas antes de comprar.
¿Sirve para equipos de 2,5 y 3 toneladas?
Sí, existen aplicaciones informadas para esos tonelajes, aunque la compatibilidad debe determinarse por modelo y transmisión, no solamente por capacidad.
¿Cuánto mide de largo?
La longitud total indicada en el plano es de 224 mm.
¿Cuál es el diámetro del cuerpo central?
El diámetro indicado es Ø138 mm.
¿Los dos extremos son iguales?
No. Según el plano, uno de los extremos presenta un diámetro exterior máximo de Ø76 mm y el otro de Ø90 mm. Ambos muestran además referencias de Ø62 mm y Ø30 mm.
🛠️ Recomendación de Mantenimiento:
Cuando existen problemas de avance, retroceso o pérdida de tracción, recomendamos realizar un diagnóstico completo antes de determinar que la falla corresponde al tambor.
Deben inspeccionarse también el aceite de transmisión, presión hidráulica, discos, separadores, sellos, rodamientos y demás componentes internos de la caja.
💡 TIP TÉCNICO: Este repuesto se utiliza en transmisiones instaladas en diferentes marcas de autoelevadores. No lo identifiques solamente por marca o tonelaje. Compará el código HC14883-80201 o sus equivalencias YDS30.901 / 1632332 / YQX30-1000A / Y30H-02000-1 / 307943 y verificá las medidas principales: 224 mm de largo, cuerpo Ø138 mm y extremos Ø76 / Ø90 mm. Si tenés dudas, envianos la chapa del autoelevador, identificación de la transmisión y fotos de la pieza original.
