Descripción del Producto

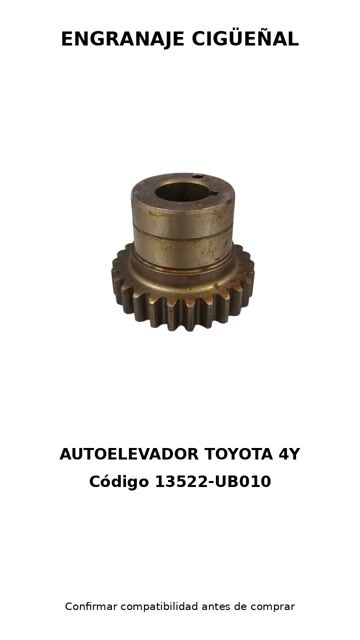

Engranaje / piñón de cigüeñal 13522-UB010 para determinadas configuraciones de autoelevadores Toyota equipados con motor 4Y, utilizado en el sistema de accionamiento por cadena.
El engranaje se monta asociado al cigüeñal del motor Toyota 4Y y posee una configuración de 26 dientes, ancho de dentado de 16,6 mm y altura total de 59 mm.
Dentro de sus aplicaciones informadas se encuentran diferentes configuraciones de Toyota Serie 7 y Serie 8, incluyendo equipos de las familias 7FG y 8FG con motor 4Y, sujeto a modelo y número de serie.
Para identificar correctamente este repuesto recomendamos verificar no solamente el motor, sino también el código 13522-UB010, cantidad de dientes, dimensiones y características de la pieza original.
🔧 Código principal: 13522-UB010
📘 Código manual de partes: 1301-49
⚙️ Cantidad de dientes: 26
📏 Ancho de dentado: 16,6 mm
📏 Altura total: 59 mm
🔥 Motor: Toyota 4Y
🚜 Aplicación: Autoelevadores Toyota
FICHA TÉCNICA
| CARACTERÍSTICA |
ESPECIFICACIÓN |
| Producto |
Engranaje / piñón de cigüeñal |
| Código principal |
13522-UB010 |
| Código manual de partes |
1301-49 |
| Marca de aplicación |
Toyota |
| Tipo de equipo |
Autoelevador / Montacargas |
| Motor |
Toyota 4Y |
| Cantidad de dientes |
26 |
| Ancho del dentado |
16,6 mm |
| Altura total |
59 mm |
| Diámetro exterior zona de apoyo informado |
50 mm |
| Diámetro interior informado |
26 × 29 mm |
| Cadena asociada informada |
13 placas |
| Ubicación |
Cigüeñal / sistema de accionamiento por cadena |
| Condición |
Nuevo |
📏 Medidas y Especificaciones
26 dientes
Ancho del dentado: 16,6 mm
Altura total: 59 mm
Diámetro exterior de zona de apoyo informado: 50 mm
Diámetro interior informado: 26 × 29 mm
Configuración de cadena asociada: 13 placas
Estas características son particularmente importantes porque permiten diferenciar el 13522-UB010 de otros engranajes utilizados en motores Toyota 4Y.
🔎 Códigos y Equivalencias
Código principal:
13522-UB010
También puede encontrarse mediante las siguientes referencias informadas:
• 13522UB010
• 13522-78156-71
• 13522-78155-71
Código de identificación en manual de partes:
1301-49
Para búsquedas por código OEM recomendamos utilizar tanto 13522-UB010 como sus referencias alternativas, pero siempre verificando las características físicas de la pieza original.
🚜 Compatibilidades y Aplicaciones
MOTOR TOYOTA 4Y
Aplicación informada para determinadas configuraciones de autoelevadores equipados con:
Toyota 4Y
Motor utilizado en equipos a nafta y configuraciones convertidas/equipadas para gas o GLP, según el autoelevador.
TOYOTA SERIE 7
Entre las aplicaciones informadas:
• 7FG30
• 7FGCU20
• 7FGCU25
• 7FGCU32
y otras configuraciones de la familia 7FG con motor 4Y, según serie.
TOYOTA SERIE 8
Aplicaciones informadas:
• 8FGU20
• 8FGU25
• 8FGU30
• 8FGCU25
• 8FGCU32
y otras configuraciones de la familia 8FG con motor Toyota 4Y.
También se informa la familia de aplicación:
4Y / 7-8FG (7FG/0506-)
⚠️ IMPORTANTE: Que el autoelevador tenga motor Toyota 4Y no es suficiente por sí solo para asegurar que utilice este engranaje.
La aplicación puede variar según modelo, serie y configuración.
⚙️ ¿Qué función cumple el engranaje 13522-UB010?
El 13522-UB010 se encuentra montado en el conjunto del cigüeñal y participa en la transmisión mecánica mediante cadena.
Su dentado debe trabajar correctamente con la cadena asociada para mantener una transmisión de movimiento uniforme.
Por estar sometidos a trabajo continuo, tanto cadena como engranaje deben inspeccionarse conjuntamente.
Un engranaje con dientes desgastados puede trabajar incorrectamente con una cadena en buenas condiciones; del mismo modo, una cadena elongada o deteriorada puede acelerar el desgaste de un engranaje nuevo.
🔍 ¿Cómo identificar correctamente el 13522-UB010?
Antes de realizar la compra recomendamos verificar:
• Código 13522-UB010 o equivalencia.
• Motor Toyota 4Y.
• Modelo del autoelevador.
• Número de serie.
• 26 dientes.
• 16,6 mm de ancho de dentado.
• 59 mm de altura total.
• Diámetro exterior de apoyo informado de 50 mm.
• Diámetro interior informado de 26 × 29 mm.
• Forma y dimensiones del engranaje original.
La combinación:
13522-UB010 + Toyota 4Y + 26 dientes + 16,6 mm + 59 mm
es una referencia mucho más precisa para identificar el repuesto que buscar solamente un “engranaje para Toyota 4Y”.
❓ Preguntas Frecuentes
¿Qué es el 13522-UB010?
Es un engranaje/piñón montado en el cigüeñal, utilizado en determinadas configuraciones de autoelevadores Toyota con motor 4Y.
¿Cuántos dientes tiene?
El 13522-UB010 posee 26 dientes.
¿Cuál es su altura total?
La altura total informada es de 59 mm.
¿Cuál es el ancho del dentado?
El ancho informado es de 16,6 mm.
¿Sirve para motor Toyota 4Y?
Sí. Posee aplicación informada en motor Toyota 4Y, sujeto al modelo, serie y configuración del autoelevador.
¿Sirve para Toyota Serie 7?
Posee aplicaciones informadas en diferentes equipos Toyota Serie 7 / 7FG con motor 4Y.
¿Sirve para Toyota Serie 8?
Sí, también existen aplicaciones informadas en diferentes configuraciones Toyota Serie 8 / 8FG con motor 4Y.
¿13522-78156-71 es compatible con 13522-UB010?
13522-78156-71 se encuentra entre las referencias alternativas informadas para este engranaje.
¿Y el código 13522-78155-71?
También se encuentra informado como referencia alternativa.
¿Qué significa 1301-49?
1301-49 es el código de identificación informado en el manual de partes.
¿Conviene revisar la cadena al cambiar el engranaje?
Sí. Cuando un engranaje trabaja mediante cadena, es recomendable inspeccionar ambos componentes conjuntamente y verificar desgaste, juego y estado del dentado.
▸ SÍNTOMAS QUE INDICAN QUE LO NECESITÁS
• Dientes desgastados o deformados.
• Marcas de desgaste irregular sobre el dentado.
• Juego excesivo entre cadena y engranaje.
• Ruido metálico o traqueteo proveniente del sistema de accionamiento.
• Cadena con movimiento irregular.
• Desgaste prematuro de la cadena.
• Engranaje con daños visibles.
• Juego anormal en su zona de montaje.
• Desgaste en el alojamiento interior.
• Evidencia de mal acoplamiento entre cadena y dentado.
⚠️ Estos síntomas no confirman por sí solos que el engranaje sea la única pieza dañada. Debe inspeccionarse el conjunto antes de realizar el reemplazo.
🛠️ Recomendación de Mantenimiento Experto
Al reemplazar el engranaje 13522-UB010, recomendamos revisar simultáneamente:
• Estado de la cadena asociada.
• Desgaste y elongación de la cadena.
• Estado de los demás engranajes del conjunto.
• Perfil de los dientes.
• Alineación.
• Estado del alojamiento.
• Elementos de fijación.
• Juego de ejes y componentes relacionados.
• Lubricación correspondiente.
Una cadena desgastada trabajando sobre un engranaje nuevo puede acelerar considerablemente el deterioro del nuevo componente.
💡 TIP RDA: No identifiques este engranaje solamente porque el autoelevador tenga motor Toyota 4Y. Compará el código 13522-UB010 y verificá especialmente 26 dientes, ancho de dentado de 16,6 mm y altura total de 59 mm. Si tenés dudas, envianos fotos de la chapa del autoelevador y del engranaje original.
